Описание панорамных складных дверей BF 77
О модели

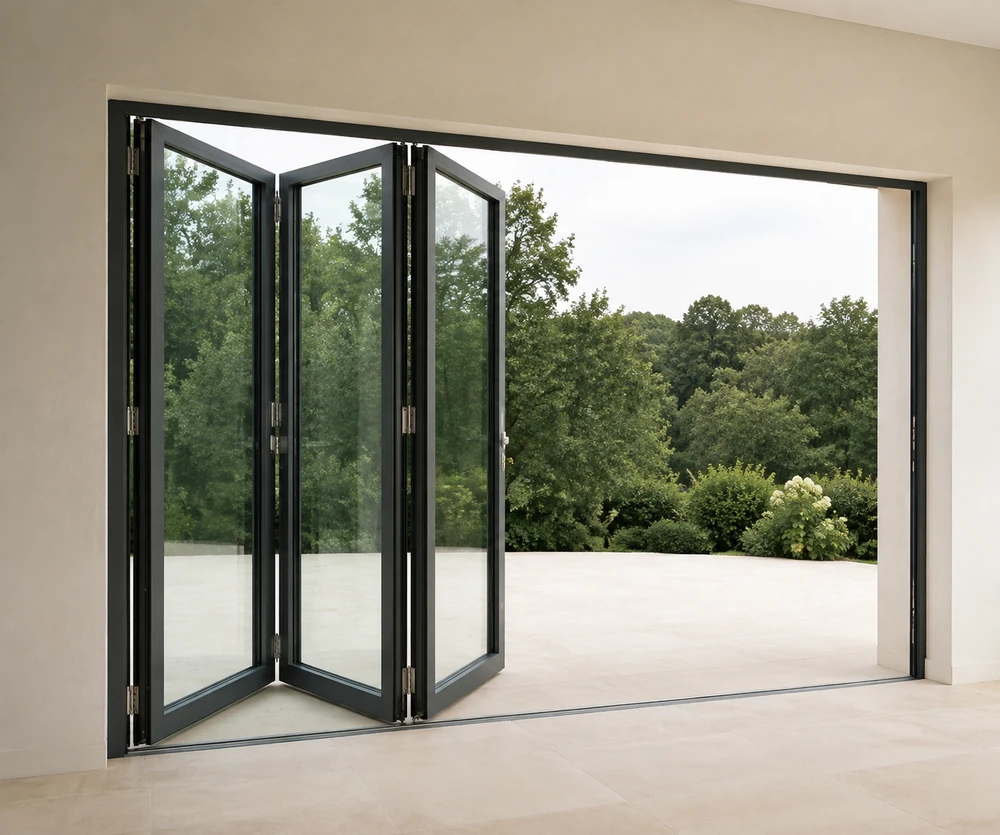

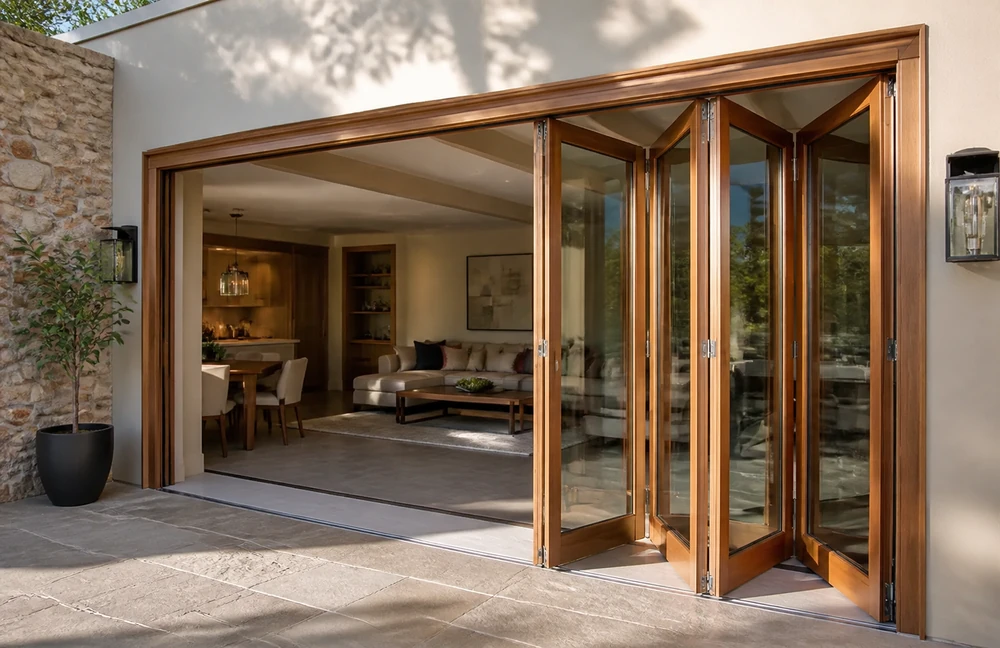

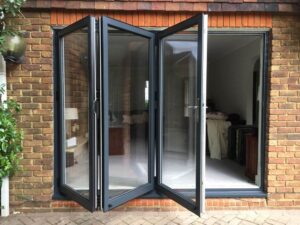

BF 77 — тёплая алюминиевая система для широких проёмов, которые требуется освобождать почти на всю ширину. Створки соединены петлями и при открывании складываются компактным пакетом. В отличие от обычной распашной двери, конструкция не делит проём на постоянные глухие и проходные части.
Портал можно открыть целиком либо сложить только часть секций, регулируя проход, проветривание и поступление света. Створки могут собираться слева, справа или с обеих сторон. Направление открывания — внутрь или наружу — определяется планировкой, расположением мебели, глубиной террасы и условиями эксплуатации.
Одна или две панели могут выполнять функцию обычной проходной двери, когда раскрывать весь портал не требуется. Такое решение удобно для ежедневного выхода на террасу или в сад, а полное складывание створок используется в тёплую погоду и во время мероприятий.
Основная комплектация
- тёплая алюминиевая профильная система BF 77;
- стеклопакет согласованной толщины от 24 до 50 мм;
- складная фурнитура, многосекционные петли и направляющие;
- ручка и комплект запирания по спецификации;
- уплотнители и термоизолирующие элементы;
- выбранный вариант нижнего узла.
Технические характеристики BF 77
Модель
BF 77
Назначение
панорамные выходы на террасу, в сад, патио или летнюю площадку
Тип конструкции
складная дверь-гармошка
Профиль
тёплый алюминиевый, с термомостом
Глубина профиля
77 мм
Заполнение
стеклопакет толщиной 24–50 мм
Максимальная высота проёма
3 000 мм
Максимальная ширина створки
1 200 мм
Количество секций
от двух, по согласованной формуле
Направление открывания
внутрь или наружу
Сторона складывания
слева, справа или с двух сторон
Проходная створка
одна или две панели могут работать как обычная дверь
Нижний узел для внутренних конструкций
беспороговая направляющая, интегрируемая в пол
Нижний узел для наружного остекления
порог со встроенным дренажным лотком
Габариты всего портала, количество и ширина створок определяются после проверки проёма, нагрузки, направления движения и выбранной формулы секций.
Тёплый профиль
Профиль BF 77 глубиной 77 мм имеет термоизолирующий контур, который разделяет наружную и внутреннюю части алюминиевой конструкции. Система уплотнителей помогает обеспечить плотное примыкание секций по периметру и между створками.
Стеклопакет
Допустимая толщина стеклопакета составляет от 24 до 50 мм. Конкретная формула подбирается по назначению помещения, ориентации проёма, требованиям к сохранению тепла, защите от солнечного нагрева, безопасности и звукоизоляции. Для крупноформатных створок учитываются вес заполнения и допустимая нагрузка на фурнитуру.
Теплотехнический результат
Теплотехнические характеристики готового портала зависят от выбранного стеклопакета, размеров секций, количества стыков, монтажных примыканий и параметров здания. Итоговая комплектация определяется после технического расчёта.
Принцип складывания
BF 77 собирается из двух и более секций. Возможны чётные группы без отдельной проходной створки, нечётные формулы с одной поворотной панелью и комбинированные схемы, в которых створки складываются к разным сторонам проёма.
Формулы створок
Примеры формул: 2+0, 4+0 и 6+0 — складывание группы в одну сторону; 2+2 и 4+2 — разделение секций на две группы; 3+0, 5+0 и 7+0 — группа с проходной створкой; 2+1, 4+1 и 6+1 — складная группа и отдельная дверь; 3+1, 5+1, 3+3, 3+2, 3+4 и 5+2 — комбинированные варианты для широких проёмов.
Выбор конфигурации
Формула не выбирается только по количеству створок. До производства проверяются общая ширина проёма, размеры и масса каждой панели, расположение прохода, сторона складывания, направление открывания и доступное место для собранного пакета.
Общий подход
До изготовления проверяются размеры, геометрия и несущая способность проёма, отметка чистого пола, расположение створок и место их складывания. Основание должно воспринимать вес портала и сохранять правильное положение направляющих.
Срок монтажа
Обычно установка занимает 2–4 дня. Точный срок зависит от габаритов конструкции, количества створок, массы стеклопакетов, готовности проёма, способа интеграции нижнего профиля и условий доступа к месту работ.
Внутреннее беспороговое решение
Для конструкций внутри помещения применяется скрытый нижний профиль, интегрируемый в пол. Он уменьшает перепад на линии прохода. Узел необходимо предусмотреть до устройства чистового покрытия и согласовать с конструкцией пола.
Наружный порог с дренажом
Для внешнего остекления рекомендован скрытый профиль со встроенным дренажным лотком. Он также интегрируется в пол, но дополнительно организует сбор и отвод воды. Дренаж подключается к подготовленной системе водоотведения; его расположение и пропускная способность согласовываются на стадии проекта.
Проверка после установки
После монтажа проверяются геометрия рамы, последовательность складывания, лёгкость движения створок, работа проходной двери, ручек и запирания, положение уплотнителей и отвод воды. Затем выполняется окончательная регулировка фурнитуры.
Преимущества BF 77
Почти полное открывание проёма
Створки складываются компактным пакетом, сохраняя широкую свободную зону между помещением и террасой.
Гибкая схема секций
Группа может собираться слева, справа или с двух сторон, внутрь либо наружу.
Обычная дверь в составе портала
Одна или две панели используются для ежедневного прохода без раскрытия всей конструкции.
Стеклопакет до 50 мм
Толщина заполнения подбирается по требованиям к теплозащите, безопасности и солнечному контролю.
Доступные опции BF 77
Конфигурация и направление складывания
Количество секций, расположение проходной двери и разделение на складные группы подбираются под геометрию проёма и сценарий использования. Створки могут открываться внутрь или наружу и собираться у левого, правого либо обоих краёв проёма.
Стеклопакет
Заполнение толщиной 24–50 мм выбирается с учётом теплозащиты, безопасности, шумоизоляции и ориентации фасада.
Тип нижнего узла
Внутреннее беспороговое решение или наружный порог со встроенным дренажом определяется местом установки и конструкцией пола.
Цвет и фурнитура
Порошковая окраска профиля, ручки, запирание и дополнительные элементы согласовываются с архитектурой объекта и выбранной схемой.
